产品名称: 环保型真空机组

发布日期: 2017-07-07

点击数: 6897

询价: 点击产品询价

二维码:

简述:

产品详情

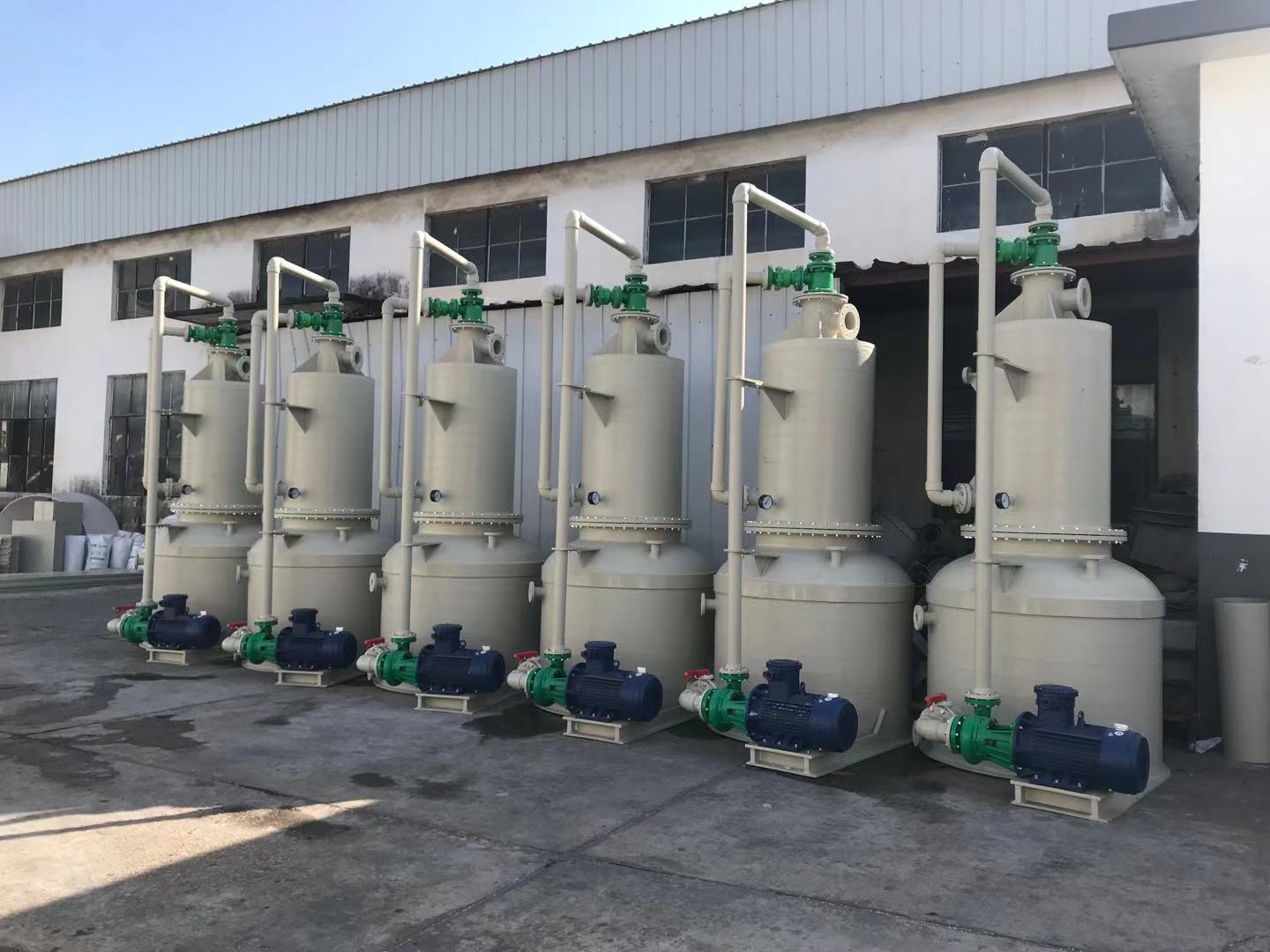

立式环保型水喷射真空机组

本产品是化工、制药、食品、环保等行业,应用于真空吸收、真空过滤、真空浓缩、真空干燥、真空抽料等工序的理想设备。真空度稳定,减少水排放,废气处理无泄漏。真正意义上的环保型真空机组。


一、概述

   SPBZ-L型立式环保型水喷射真空机组是我厂自行研制设计的真空设备。以水喷射真空泵为真空产生原件,并组合了动力源-离心泵、循环水箱、真空测量和真空控制、气体降温、溶剂回收、循环水降温装置等为一体的新型真空装置。相对于卧式水喷射真空机组而言,更符合环保要求,对废水、废气能更方便的进行统一回收处理。配套设备然后自行组装的水喷射真空装置相比,该产品在保持原系统特点的基础上,在很多方面得到改善和提高。可广泛运用化工、农用药、轻纺、食品、冶炼、环保等行业。是替代SZ水环泵和往复泵的理想产品。

二、立式环保型水喷射真空机组设备主要特点:

1、 整机供货,出厂前已调试完毕,省去用户的组装工作,使安装使用更为简便,就位后注水通电即可使用。

2、总体设计,一方面经过科学选型,定型配套,使各元器件匹配规范,稳定系统的工作性能,另一方面通过合理布局,缩短系统内流程,提高工作效率,节能效果显著。

3、专业化组装调试,利于保证组装质量,稳定性能,避免泄漏。

4、整机组合配置紧密,系统结构更为紧凑,大大缩小占用空间;放尽循环水后可适应机动性移位、转场使用要求。

5、该机为全塑结构(电机及紧固件除外),防腐性能特别优秀,真空度高,真空度稳定,抽气量大。

6、循环水经过石墨聚丙烯盘管冷却后循环使用,可保证真空度和减少对循环水的损耗,减少运行过程中废水的排放。

7、抽入的气体先进入石墨聚丙烯列管冷凝器,可回收溶剂并减少对循环水的污染及降低抽汽负荷。

8、排出的废气经过除沫器后,部分液体回到水箱,减少循环介质和其它废液进入废气总管,减轻废气处理中心负荷。

9、允许多台机组串联、并联安装使用,以提高抽气量和应急备用。

10、法兰结构,换热器焊缝一旦泄露,便于拆卸维修。

11、经过多年的市场检验和用户的宝贵意见,目前产品已经更新至第四代,气体换热和循环水换热均采用盘管式冷凝器,杜绝了大量焊接头引起的泄漏。

三、立式环保型水喷射真空机组产品型号及含义:

    SPBZ-L-280 型

             SPBZ-产品名称代号           L-立式          280 -最大抽气量(m3/h)

二、基本参数

技术参数见下表:

序号

型号

最高真空度表(Mpa)

最大抽气量(M3/h)

离心泵型号(Kw)

机组尺寸(mm)

1

SPBZ-L-180

-0.099

180

S80*65-30D

(5.5)

1650*1200*3100

2

SPBZ-L-280

-0.099

280

S80*65-32D

(7.5)

1650*1200*3100

3

SPBZ-L-360

-0.099

360

S100*80-30D

(11)

1850*1350*3100

4 SPBZ-L-500 -0.099 500

S100*80-32D

(15)

1850*1350*3100

 测定条件:水温23度,被抽介质为大气。
